Llave hidráulica 183Nm - 1837Nm esfuerzo de torsión rotatorio del PDA del alto 2 kilogramos de peso

Llave hidráulica 183Nm - 1837Nm esfuerzo de torsión rotatorio del PDA del alto 2 kilogramos de peso

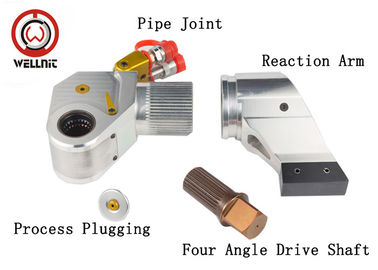

Características de producto



1. Patented integró diseño del cuerpo, más robusto y durable



2. diseño del mecanismo de la Rotatorio-vuelta, mecanismo del nunca-atasco.



3. Operación sin manos, haciendo el uso más seguridad.



4. El radio de la nariz y la conexión delgados de la manguera del eslabón giratorio 360°×180° permiten una colocación más fácil



en espacio confinado.



5. Alta repetibilidad, con el accuracy±3%



6. el brazo 360°reaction, hace que la llave consigue mejor favorable



7. Presión de funcionamiento estándar: 700par.







Modelo	Esfuerzo de torsión	Tamaño del perno	Peso	Impulsión cuadrada
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2”
SHTW-8	1078-10780	30-64	9,1	1-1/2”
SHTW-10	1551-15516	36-72	13,1	1-1/2”
SHTW-15	2063-20627	39-80	21	2-1/2”
SHTW-20	2666-26664	42-90	25	2-1/2”
SHTW-25	3472-34725	48-100	31	2-1/2”
SHTW-35	4866-48666	64-120	45	2-1/2”



Parámetro de la máquina



Modelo	Esfuerzo de torsión N.m	Talla m del perno	Peso kilogramo	Impulsión cuadrada
SHTW-1	183-1837	16-36	2	3/4"





L1	L2	H1	H2	H3	H4	R1	R2
133,5	185,5	50	72	95,5	131	26	99





La opción de la llave hidráulica depende de tamaño del perno,



requisito del esfuerzo de torsión y alcance del espacio.





Tamaño del perno



¿Qué pernos usted tiene generalmente en sistema métrico o imperial? Por ejemplo, M36, M42, M48, éstos se refieren



los pernos métricos, nuez M36 hexagonal enfrente de lado son 55, M42 son 65, M48 son 75. Un tipo de llave hidráulica



puede ser seleccionado. Si el palmo de la especificación del perno es demasiado grande, y el palmo del esfuerzo de torsión es grande, entonces pre-



el ajuste de estos pernos debe elegir una variedad de tipos de llaves.



Requisito del esfuerzo de torsión



Las especificaciones de pernos y el grado de la fuerza de pernos son los parámetros más importantes para



selección de llaves de esfuerzo de torsión hidráulicas. Diversos pernos, diverso esfuerzo de torsión, el mismo nivel de la fuerza del perno



diverso esfuerzo de torsión, el mismo nivel de la fuerza del perno, diversas condiciones de trabajo del esfuerzo de torsión es también diferente.



Por ejemplo, M36 emperna, el nivel 8,8, esfuerzo de torsión 1764Nm de la fuerza; esfuerzo de torsión 2453Nm del nivel 10,9 de la fuerza.; fuerza



se trata el nivel 12,9. cada industria del esfuerzo de torsión 2940Nm es diferente, nivel de la fuerza del perno es circunstancias diversas, específicas.



El perno y la nuez espacian la ubicación



Si no hay restricción del espacio, que el tipo de llave puede ser utilizado; Conduzca la llave hidráulica es la mayoría



versátil; Si el perno se atornilla para revelar un hilo largo o espacio del perno es limitado, el mejor uso del hueco



llave hidráulica; Si el espaciamiento de la nuez es estrecho, la llave hidráulica del hueco puede ser utilizada.



Otros puntos para la atención



1) un tipo de llave hidráulica puede solucionar solamente varios pernos similares, generalmente con 1-10 mangas.



2) Los fabricantes condicionales se deben equipar de una bomba eléctrica con dos llaves para utilizar,



el uso diagonal, puede mejorar la eficacia, esfuerzo de torsión más exacto;



3) la llave hidráulica se debe utilizar, mantener especialmente y mantener especialmente regularmente, por ejemplo el aceite



cambio y limpieza.

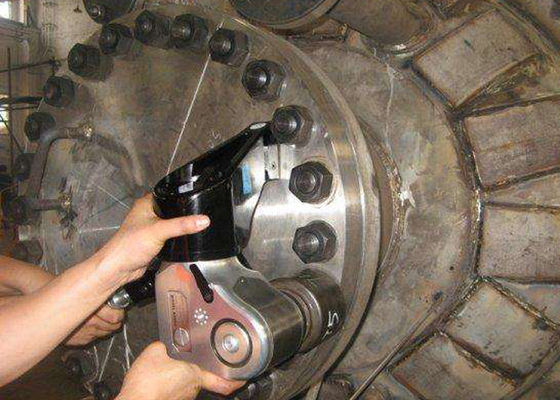

Imagen del proceso real
