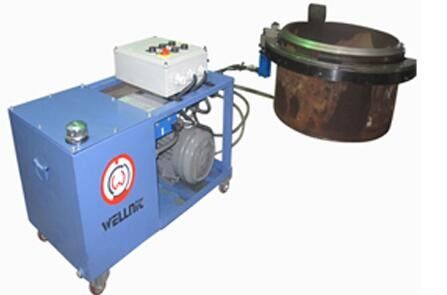

Corte hidráulico ligero del tubo y diseño compacto de la máquina que bisela 72 kilogramos
Descripción de la producción:
16 modelos, gama de trabajo para el tubo OD 1" - 48"
El modelo no estándar puede ser modificado para requisitos particulares
estilo Hacia fuera-montado, afianzando con abrazadera por los mandíbulas de múltiples puntos.
Tecnología de marco partida, fácil instalar en la tubería.
El corte frío y el biselar, no influencian el material del tubo.
Alimentación auto, corte y el biselar en el un tiempo, rentable.
Variedad de forma que bisela: “U”, “V”, “Y”, J”, “V doble”, cartabones compuestos.
El anillo inmóvil es de acero; el anillo de la rotación es de aluminio, y acero opcional
El control eléctrico, neumático, numérico y las opciones hidráulicas de la impulsión están disponibles.
Varias diversas opciones de la impulsión están disponibles para la mejor posición, el motor para un uso que trabaja a máquina específico.
Puede ser equipado una amplia gama de accesorios para aumentar funcionamiento y a ampliarse.
Corte partido y máquina que bisela, diseñados para cortar, biselar, monopunto, contrataladro del tubo del marco del estándar
y cara en el tubo, el tubo y los rebordes. Es un corte portátil del tubo y máquinas-herramientas que biselan de la cubierta
estilo. Diseñado elegante, capacidad de partir por la mitad en el marco, fácil instalar en la línea del tubo.
Es completa usada en la fontanería del aceite, gas, comida, petróleo, sustancia química, caldera, máquina de la medicina,
construcción de la energía atómica, y de la fuente de alimentación. 16 modelos están disponibles en incrementos de 6 pulgadas (152.4m m),
con los tamaños adicionales disponibles por pedido especial.
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar.
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneos, monopunto,
operaciones que hacen frente del contrataladro y del reborde, así como preparación del extremo de la soldadura en el tubo indefinido,
Extendiéndose a partir de la 2" a 48" O.D. (DN50-1200), en la mayoría de los gruesos de pared y del material.
Características principales:
1. El corte frío y el biselar mejoran seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Alimentación automática de las herramientas.
5. Ayuna, la precisión, el biselar "in-situ".
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instale y operación.
9. Neumático o eléctrico o hidráulico.
10. La pesado-pared que trabaja a máquina instala tubos a partir de la 2" hasta 48".
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCH-1230 |
Φ1066-1230 (42" - 48")
|
≤30mm |
10 r/min
|
Nota: La máquina no estándar está disponible según el requisito de clientes.
1. Opciones de la impulsión: Neumático, hidráulico, y eléctrico.
2. Requisito del aire: 1500L-3000L /Min @0.6/0.7Mpa.
3. Requisito hidráulico: 2-60L por el minuto 12.5Mpa.
4. Requisito eléctrico: 220-240V 1PH 50/60HZ.
5. Modo de alimentación: Rueda de estrella, automáticamente.
6. Nivel de entrada: 0.08m m fijos por círculo.
Antes de que usted ponga orden a nosotros, por favor conozcamos la siguiente información:
1. Elija el modelo conveniente.
2. Confirme la fuente de energía eléctrica (voltaje, frecuencia y fase).
3. Confirme el ángel que bisela necesario.
4. Confirme la junta de la soldadura requerida (U, V, V doble o preparación compuesta).
5. Aconseje su material del tubo (acero de carbono, acero inoxidable u otros).
6. Otras demandas del special sobre la máquina.
- Los recambios requeridos.
- Si el grueso de pared del tubo más de 30m m, nos informa por adelantado (importante).
