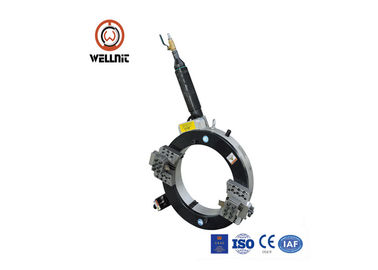

Corte montado OD y tipo de conducción neumático de la máquina que bisela 12 R/min del tubo
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido.
Neumático
A prueba de explosiones
Funcionamiento estable
Fácil al mantenimiento
Requisito del aire: 1500-2000L/min @0.63-0.8Mpa
Poder: 2HP, 3HP, 4HP
Motor para el modelo grande o resistente doble
Eléctrico
Fuente de alimentación conveniente
Funcionamiento estable
Opción popular
Requisito eléctrico: 220-240V 1PH 50/60HZ
Poder: 1.43KW, 1.7KW, 2.4KW
Motor para el modelo grande o resistente doble
Hidráulico
Impulsión potente, eficacia alta
Funcionamiento estable, de poco ruido, antiexplosión
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito hidráulico: 28-50L/min @13Mpa
Requisito eléctrico: 380V 3PH 50/60Hz
Presión clasificada: 13MPa
Flujo clasificado: 28L/min
Max. Torque: 380NM
NC
Impulsión potente, eficacia alta
Funcionamiento de poco ruido, estable
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito eléctrico: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Poder: 2.0KW o 3.0KW
Motor para el modelo grande o resistente doble
Forme el estilo
Material: M42 y M35
Tipo: Separe, bisele, doble el cartabón
componga el cartabón, diámetro interior del contador
Ángulo: 0°, 30°, 37.5°
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
Inserte el estilo
Material: Tenedor HSS
Parte movible: HSS-Co o carburo
Tipo: Separe, bisele, doble el cartabón biselado, compuesto
Ángulo: 0°, 30°, 37.5°,
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
9. tubo de la pesado-pared que trabaja a máquina a partir de la 3/4" hasta 56.
| Modelo |
Gama de trabajo (ID-OD) |
Grueso de pared |
Velocidad de rotación |
Presión de aire |
Consumo del aire |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido.
Herramientas:
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCP-426 |
Φ273-426 (10" - 16")
|
≤30mm |
12 r/min
|
