Llave de esfuerzo de torsión hidráulica de las herramientas del PDA de la aleación de 1 pulgada con el brazo de la reacción 360°

Llave de esfuerzo de torsión hidráulica de las herramientas del PDA de la aleación de 1 pulgada con el brazo de la reacción 360°





Principio de llave hidráulica



La llave de esfuerzo de torsión hidráulica se compone de una cabeza de trabajo, una pompa hydráulica eléctrica, un doble arriba



tubo de aceite de la presión y una manga de alta resistencia. La fuente de energía se transmite al esfuerzo de torsión hidráulico



llave por la pompa hydráulica eléctrica a través de la tubería de alta presión doble. Más concretamente,



la presión es generada por el motor del motor dentro de la pompa hydráulica eléctrica después de comenzar, y



el aceite hidráulico se transmite a la llave de esfuerzo de torsión hidráulica con el medio de la tubería, entonces la barra de pistón



de la llave de esfuerzo de torsión hidráulica se empuja adelante y la barra de pistón es empujada por la barra de pistón.



la rueda de trinquete conducida por la parte delantera de la llave inglesa conduce la rueda de trinquete para conducir el eje impulsor a



termine el trabajo pre de ajuste del perno.







Características de producto



Diseño integrado del cuerpo de I. Patented, más robusto y durable



II. diseño del mecanismo de la Rotatorio-vuelta, mecanismo del nunca-atasco.



III. operación sin manos, haciendo el uso más seguridad.



IV. el radio de la nariz y la conexión delgados de la manguera del eslabón giratorio 360°×180° permiten una colocación más fácil



    en espacio confinado.



Repetibilidad de V. High, con el accuracy±3%



VI. el brazo 360°reaction, hace que la llave consigue mejor favorable



VII. presión de funcionamiento del estándar: 700par.





Modelo	Esfuerzo de torsión	Tamaño del perno	Peso	Impulsión cuadrada
SHTW-1	183-1837	16-36	2	3/4"
SHTW-3	451-4512	22-48	4	1"
SHTW-5	752-7528	27-56	7	1-1/2”
SHTW-8	1078-10780	30-64	9,1	1-1/2”
SHTW-10	1551-15516	36-72	13,1	1-1/2”
SHTW-15	2063-20627	39-80	21	2-1/2”
SHTW-20	2666-26664	42-90	25	2-1/2”
SHTW-25	3472-34725	48-100	31	2-1/2”
SHTW-35	4866-48666	64-120	45	2-1/2”





Parámetro de la máquina



Modelo	Esfuerzo de torsión N.m	Talla m del perno	Peso kilogramo	Impulsión cuadrada
SHTW-3	451-4512	22-48	4	1"





L1	L2	H1	H2	H3	H4	R1	R2
169	242	68	95	127	176,5	34	134



Conduzca la llave de esfuerzo de torsión hidráulica es conducido por el eje impulsor para alcanzar las especificaciones correspondientes de



la nuez de la manga pre-que aprieta, mientras la gama del esfuerzo de torsión permita, según el reemplazo del



manga de alta resistencia correspondiente a diversas especificaciones completas de pernos, para un universal hidráulico



llave, una amplia gama de usos.



La llave de esfuerzo de torsión hidráulica es ampliamente utilizada en la ingeniería de la nave, industria petroquímica, energía eólica,



hidroelectricidad, termoelectricidad, explotación minera, planta del maquinaria, siderúrgica, caucho, tubería y otras industrias en



construcción, mantenimiento, reparación de la emergencia, llave de esfuerzo de torsión hidráulica para la instalación y



el desmontaje de especificaciones grandes de pernos es una herramienta más importante; El dispositivo es irreemplazable, no sólo



conveniente utilizar, pero también proporciona un esfuerzo de torsión muy exacto, exactitud de la repetición del esfuerzo de torsión del cerca de 3%.

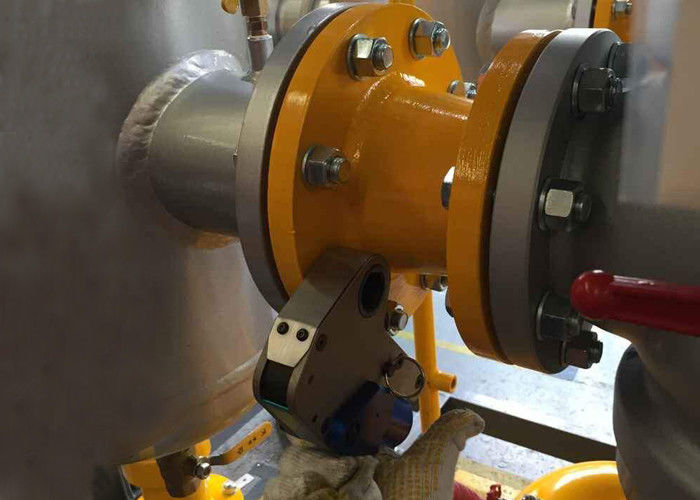

Imagen del proceso real
