Corte de la instalación de la fractura de la tirada y máquina integrada que bisela.
Funcionamiento de producto
El corte externo del tubo de la abrazadera y la máquina que biselaba, también llamaron la máquina que biselaba del tubo externo de la abrazadera. El cuerpo
el diseño adopta el método partido, y la máquina se puede dividir en dos porciones para abrazar la instalación.
el cuerpo de máquina se diseña con los tenedores dobles del cuchillo, que es conveniente para instalar los cuchillos de corte y pescado con caña
cuchillos que biselan. El tubo se puede cortar y acanalar al mismo tiempo.
El corte externo del tubo de la abrazadera y la máquina que bisela se equipa de modos eléctricos/neumáticos/hidráulicos de la impulsión
según necesidades del cliente. Consumo de energía de alta velocidad, baja, alimentación automática, fáciles desmontar y
monte. Tiene las características del espacio ligero, pequeño ocupado por la alimentación radial y fácil llevar.
Parámetros técnicos
Serie externa de la abrazadera
| modelo |
especificación |
Procesando el diámetro externo (milímetros) |
Cortar grueso de pared biselado |
Velocidad del cortador |
| ordinario |
Sobrecarga |
| OCE eléctrico |
89 |
φ25-89 |
≤30 |
- |
42r/min |
| 159 |
φ65-159 |
≤30 |
- |
20r/min |
| 168 |
φ50-168 |
≤30 |
- |
18r/min |
| 230 |
φ80-230 |
≤30 |
- |
15r/min |
| 275 |
φ125-275 |
≤30 |
≤110 |
14r/min |
| OCP neumático |
305 |
φ150-305 |
≤30 |
≤110 |
13r/min |
| 325 |
φ168-325 |
≤30 |
≤110 |
13r/min |
| 377 |
φ219-377 |
≤30 |
≤110 |
12r/min |
| 426 |
φ273-426 |
≤30 |
≤110 |
12r/min |
| OCH hidráulico |
457 |
φ300-457 |
≤30 |
≤110 |
12r/min |
| 508 |
φ355-508 |
≤30 |
≤110 |
12r/min |
| 560 |
φ400-560 |
≤30 |
≤110 |
12r/min |
| 610 |
φ457-610 |
≤30 |
≤110 |
11r/min |
| 630 |
φ480-630 |
≤30 |
≤110 |
11r/min |
| CNC OCS |
660 |
φ508-660 |
≤30 |
≤110 |
11r/min |
| 715 |
φ560-715 |
≤30 |
≤110 |
11r/min |
| 762 |
φ600-762 |
≤30 |
≤110 |
11r/min |
| 830 |
φ660-830 |
≤30 |
≤110 |
10r/min |
| Metaibao OCM |
914 |
φ762-914 |
≤30 |
≤110 |
10r/min |
| 1066 |
φ914-1066 |
≤30 |
≤110 |
10r/min |
| 1230 |
φ1066-1230 |
≤30 |
≤110 |
10r/min |
| 1430 |
φ1230-1430 |
≤30 |
≤110 |
8r/min |
Tipo serie de la tirada
| Modelo |
Espec. |
Capacidad (OD milímetros) |
Grueso de pared |
Velocidad de rotación |
| Diámetro externo (milímetros) |
OD (pulgada) |
|
SOCE eléctrico
SOCP neumático
SOCH hidráulico
Metaibao SOCM
|
168 |
φ50-168 |
2' ‘- 6" ‘ |
≤30mm |
18r/min (ajustable) |
| 230 |
φ80-230 |
3' ‘- 8" ‘ |
≤30mm |
15r/min
(Ajustable)
|
| 275 |
φ125-275 |
5' ‘- 10" ‘ |
≤30mm |
14r/min
(Ajustable)
|
| 305 |
φ150-305 |
6' ‘- 10" ‘ |
≤30mm |
13r/min
(Ajustable)
|
| 325 |
φ168-325 |
6' ‘- 12" ‘ |
≤30mm |
13r/min
(Ajustable)
|
| 377 |
φ219-377 |
8' ‘- 14" ‘ |
≤30mm |
12r/min
(Ajustable)
|
| 426 |
φ273-426 |
10' ‘- 16" ‘ |
≤30mm |
12r/min
(Ajustable)
|
| 457 |
φ300-457 |
12' ‘- 18" ‘ |
≤30mm |
12r/min
(Ajustable)
|
| 508 |
φ355-508 |
14' ‘- 20" ‘ |
≤30mm |
12r/min
(Ajustable)
|
| 610 |
φ457-610 |
18' ‘- 24" ‘ |
≤30mm |
12r/min
(Ajustable)
|

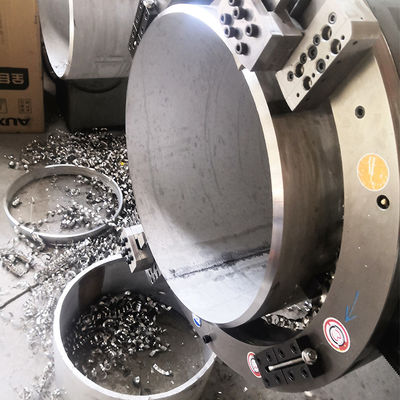

Los productos muestran
Tipo eléctrico: suministro de energía conveniente, funcionamiento estable, uso amplio.
Neumático: seguridad a prueba de explosiones, funcionamiento estable, mantenimiento fácil.
Tipo del control numérico: motor servo de alta potencia, funcionamiento estable, velocidad de poco ruido, ajustable.
Exhibición de la herramienta
Diapositiva estándar de la herramienta, conveniente para procesar el grueso de pared ≤30mm.
Diapositiva pesada de la herramienta de la pared, conveniente para procesar el grueso de pared ≤70mm
La diapositiva de la herramienta del puente, conveniente para el tubo ultra-grueso que procesa, el grueso de pared máximo no excede 110m m
Siguiendo la diapositiva de la herramienta, conveniente para la remuneración de alta precisión el trabajar a máquina o de la redondez para los tubos deformados con un diámetro del tubo mayor de 700m m.
Diapositiva contraria universal de la barrena, usada para procesar la pared interna del tubo.
Tenedor de herramienta para la pared externa del tubo que trabaja a máquina, usado para arreglar la pared externa del tubo y para quitar la capa anticorrosión

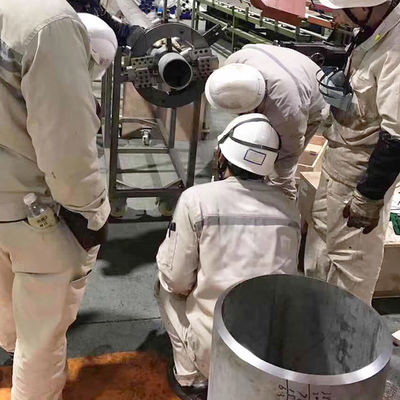

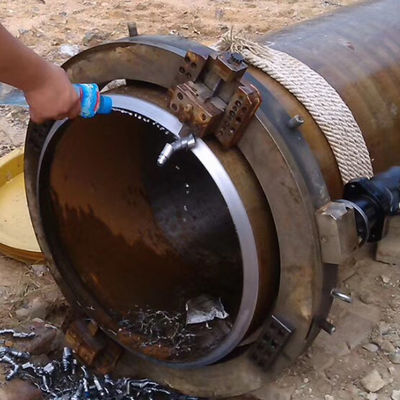

Proceso del sitio
Industria aplicable
