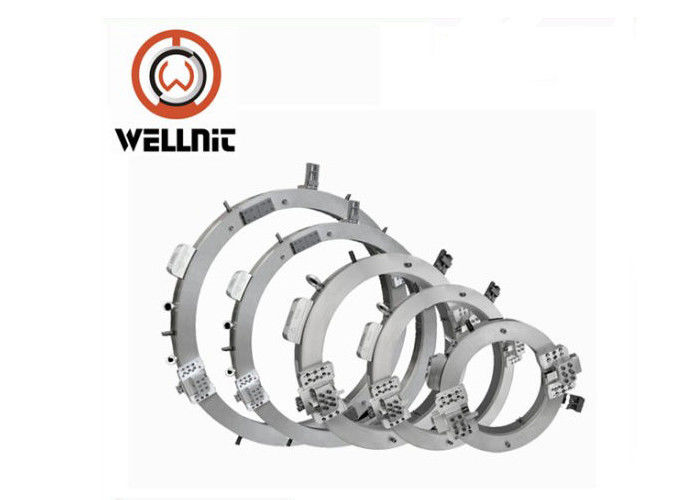

Corte eléctrico del tubo de la alta precisión y máquina que bisela gama de trabajo de 50m m - de 168m m
Corte partido y máquina que bisela, diseñados para cortar, biselar, monopunto, contrataladro del tubo del marco del estándar
y cara en el tubo, el tubo y los rebordes. Es un corte portátil del tubo y máquinas-herramientas que biselan de la cubierta
estilo. Diseñado elegante, capacidad de partir por la mitad en el marco, fácil instalar en la línea del tubo.
Es completa usada en la fontanería del aceite, gas, comida, petróleo, sustancia química, caldera, máquina de la medicina,
construcción de la energía atómica, y de la fuente de alimentación. 16 modelos están disponibles en incrementos de 6 pulgadas (152.4m m),
con los tamaños adicionales disponibles por pedido especial.
Características y ventajas
16 modelos, gama de trabajo para el tubo OD 1" - 48"
El modelo no estándar puede ser modificado para requisitos particulares
estilo Hacia fuera-montado, afianzando con abrazadera por los mandíbulas de múltiples puntos.
Tecnología de marco partida, fácil instalar en la tubería.
El corte frío y el biselar, no influencian el material del tubo.
Alimentación auto, corte y el biselar en el un tiempo, rentable.
Variedad de forma que bisela: “U”, “V”, “Y”, J”, “V doble”, cartabones compuestos.
El anillo inmóvil es de acero; el anillo de la rotación es de aluminio, y acero opcional
El control eléctrico, neumático, numérico y las opciones hidráulicas de la impulsión están disponibles.
Varias diversas opciones de la impulsión están disponibles para la mejor posición, el motor para un uso que trabaja a máquina específico.
Puede ser equipado una amplia gama de accesorios para aumentar funcionamiento y a ampliarse
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar
Uso de la industria:
Es ampliamente utilizado en la tubería de larga distancia del transporte, central eléctrica, energía atómica, petróleo, sustancia química
dirigiendo, gas natural, tienda de la caldera, farmacia, planta de la prefabricación del tubo, ingeniería de la instalación de la tubería,
trabajo de la precipitación-reparación, etc.
Tipo biselado
Tenemos herramientas que biselan estándar de 5°, 10°, 20°, 30°, 37° y también podemos modificar las herramientas para requisitos particulares.
El proceso de la gama se puede modificar para requisitos particulares según requisitos
|
Conduzca el modo
|
Neumático
|
Requisitos del aire
|
1.7m3/min-6.2bars
(65ft3/min-90psi)
|
|
Hidráulico
|
Hidráulico
requisitos
|
31l/min-104bars
(8gal/min-1500psi)
|
|
Eléctrico
|
Requisitos eléctricos
|
220V/AC
|
|
Método de la alimentación
|
Sistema de la rueda de estrella
|
Nivel de entrada
|
0.08m m fijos por viaje
|
|
Final
|
Voladura de arena de anodización
|
Empaquetado
|
Caja de embalaje de la aleación de aluminio
|
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneos, monopunto, contrataladro
y operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido,
Extendiéndose a partir de la 3/4" a 56 pulgadas de O.D. (DN20-1400), en la mayoría de la pared
gruesos y material.
Características principales:
1. Baje la liquidación axial y radial.
2. Corte frío y el biselar, ninguna chispa.
3. Operación del &Robust de la fácil instalación.
4. Acero de carbono de proceso, acero inoxidable, aleación etc con U, V, cartabón del compuesto de J.
5. Ampliamente utilizado en los campos del petróleo, sustancia química, gas natural, comida, caldera, medicina,
construcción de la fuente de alimentación y energía atómica.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-168 |
Φ50-168 (2" - 6")
|
≤30mm |
21r/min
|
