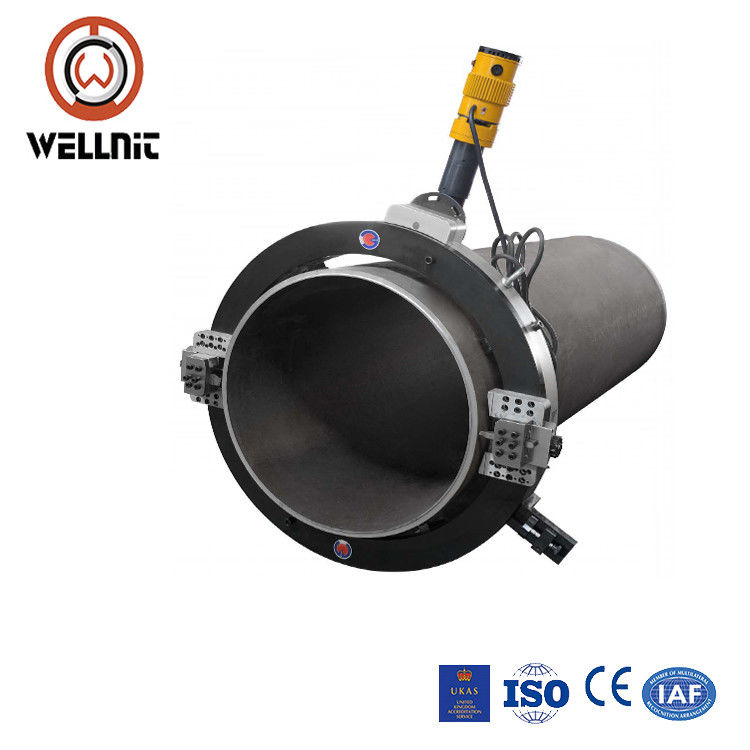

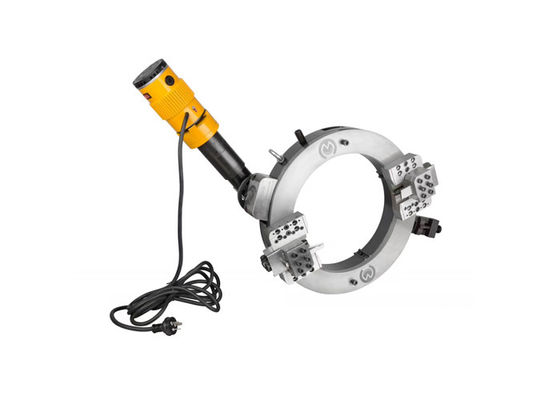

Corte eléctrico portátil del tubo de la aleación de aluminio y operación del establo de la máquina que bisela
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido, extendiéndose a partir de la 3/4" a 56
pulgadas de O.D. (DN20-1400), en la mayoría de los gruesos de pared y del material.
Las impulsiones son un componente básico de la máquina del cortador de tubo en términos de confiabilidad y productividad.
Todos los motores son estándar de Europa occidental o de los E.E.U.U. Un adaptador permite el intercambio fácil de todos los tipos del motor y
tamaños (neumático, hidráulico). El mecanismo de alimentación automática permite un progreso de trabajo estable y constante.
Diversas impulsiones, como neumático, las impulsiones hidráulicas o eléctricas son opciones posibles.
| Modelo |
Gama de trabajo (ID-OD) |
Grueso de pared |
Velocidad de rotación |
Presión de aire |
Consumo del aire |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
Característica:
1. Instale tubos los cortadores fríos con la tecnología del fractura-marco para los tubos sin fin
2. Condense las dimensiones para el uso en espacios de trabajo confinados con el acceso limitado
3. Fijación con abrazadera y ajuste rápidos y de la caja fuerte para la soldadura de la tubería
4. Cortador frío del tubo rígido para la soldadura de la tubería
5. El alto metal quita tarifa
6. Corte de tubos resistentes por medio de dos cortadores
7. Diversos tipos de preparación fría de la soldadura que bisela por medio del HSS forman los aceros
8. Corte simultáneamente y cartabón de los tubos pesados de la pared
9. Simultáneamente cartabón de ambos extremos de tubo (dependiendo de pared-grueso).
Características principales:
1. Baje la liquidación axial y radial.
2. Corte frío y el biselar, ninguna chispa.
3. Operación del &Robust de la fácil instalación.
4. Acero de carbono de proceso, acero inoxidable, aleación etc con U, V, cartabón del compuesto de J.
5. Ampliamente utilizado en los campos del petróleo, sustancia química, gas natural, comida, caldera, medicina,
construcción de la fuente de alimentación y energía atómica.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-230 |
Φ80-230 (3" - 8")
|
≤30mm |
15r/min
|
