Corte eléctrico multifuncional y máquina que bisela 220V 11 R/min del tubo
Descripción de la producción:
Es ampliamente utilizada en la tubería de larga distancia del transporte, central eléctrica, energía atómica, petróleo,
ingeniería química, gas natural, tienda de la caldera, farmacia, planta de la prefabricación del tubo, tubería
ingeniería de la instalación, trabajo de la precipitación-reparación, etc.
| Máquina |
Corte del tubo y máquina que bisela |
1PC |
| Conduzca el modo |
Motor neumático |
1PC |
| Componentes |
Aleación de aluminio/caja de embalaje de madera |
1PC |
| |
Tenedor del cortador |
1PC |
| |
Cuchilla de corte |
1PC |
| Herramientas |
Martillo de goma, botella del espray, cuadrado, sistema de la llave |
1SET |
| Documentos |
Manual de instrucciones, SFM |
1PC |
| |
Certificado de conformidad, SFM |
1PC |
| |
U-disk |
1PC |
| Modelo |
Gama de trabajo (ID-OD) |
Grueso de pared |
Velocidad de rotación |
Presión de aire |
Consumo del aire |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |

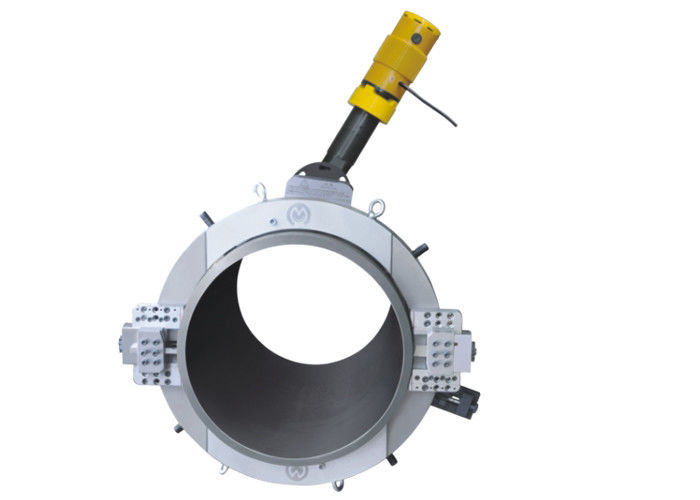

La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.

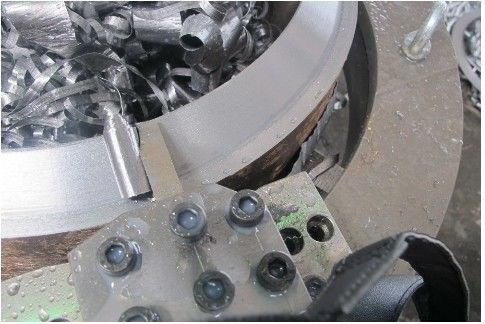

El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido, extendiéndose a partir de la 3/4" a 56
pulgadas de O.D. (DN20-1400), en la mayoría de los gruesos de pared y del material.
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. el cortar y el biselar simultáneo.
3. marco partido: fácil montado en tubería.
4. las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. fácil instalación y operación.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-610 |
Φ457-610 (18" - 24")
|
≤30mm |
11r/min
|
