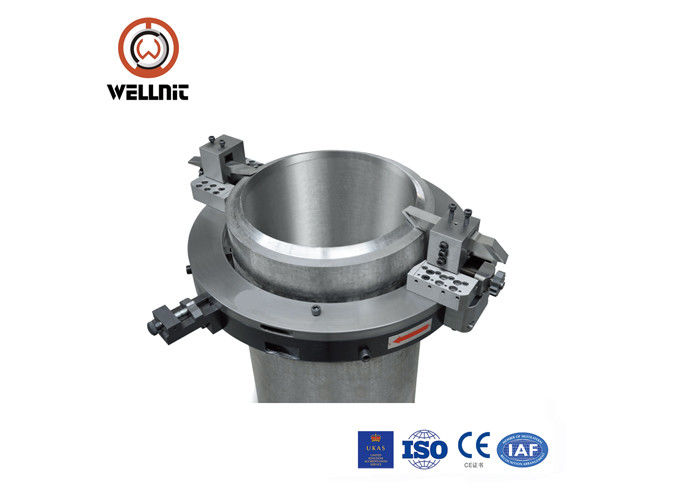

Tubería de acero conducida eléctrica Beveler del cortador de tubo de la cubierta de la aleación de aluminio
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.

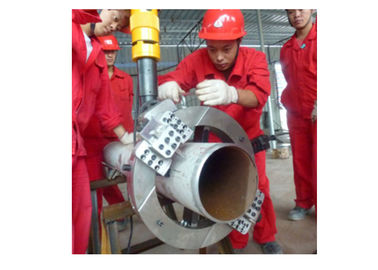

El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido, extendiéndose a partir de la 3/4" a 56
pulgadas de O.D. (DN20-1400), en la mayoría de los gruesos de pared y del material.
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar
Tipo biselado
Tenemos herramientas que biselan estándar de 5°, 10°, 20°, 30°, 37° y también podemos modificar las herramientas para requisitos particulares.
El proceso de la gama se puede modificar para requisitos particulares según requisitos
Accesorios:
El anillo fija, se proporciona para los usuarios que tienen motores impulsores y diapositivas de la herramienta para ampliar económicamente
gama del uso de productos de SFM.
Diapositivas de la herramienta de SFM (seleccione uno)
Diapositiva de la herramienta de A.Thick-wall (convencional): Puede ser aplicada a los modelos 206 a 4248 de SFM con el movimiento de 64 milímetros;
Diapositiva de la herramienta de B.Spring: Se utiliza para seguir la superficie de los tubos fuera de plazo, que pueden ahorrar grandemente la instalación,
tiempo del ajuste y del corte. Él puede seguir rápidamente y automáticamente el sistema para asegurar continuo
el borde truncado, y puede incluso guardar grueso de pared estándar del contrataladro del diámetro grande cuando está combinado
con la diapositiva del contrataladro.
C.Drilling y diapositiva de la herramienta que muele (solamente para hidráulico): Alcance el corte del tubo usando la perforación y moler.
Diapositiva de alta resistencia de la herramienta, corte liso y operación simple.
|
Máquina
|
Corte y bevelingmachine del tubo
|
1PC
|
|
Conduzca el modo
|
Motor neumático
|
1PC
|
|
Componentes
|
Aleación de aluminio/caja de embalaje de madera
|
1PC
|
|
Tenedor del cortador
|
1PC
|
|
Cuchilla de corte
|
1PC
|
|
Herramientas
|
Martillo de goma, botella del espray, cuadrado, sistema de la llave
|
1SET
|
|
Documentos
|
Manual de instrucciones, SFM
|
1PC
|
|
Certificado de conformidad, SFM
|
1PC
|
|
U-disk
|
1PC
|
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
Es ampliamente utilizado en la tubería de larga distancia del transporte, central eléctrica, energía atómica, petróleo, sustancia química
dirigiendo, gas natural, tienda de la caldera, farmacia, planta de la prefabricación del tubo, ingeniería de la instalación de la tubería,
trabajo de la precipitación-reparación, etc.
Tipo biselado
Tenemos herramientas que biselan estándar de 5°, 10°, 20°, 30°, 37° y también podemos modificar las herramientas para requisitos particulares.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-914 |
Φ762-914 (30" - 36")
|
≤30mm |
10r/min
|
