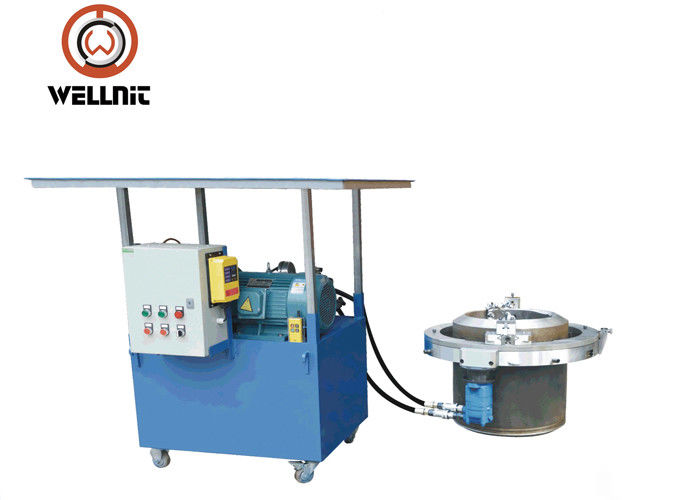

Cortadora partida del tubo del marco de la estación hidráulica, tubería de acero Beveler 11 R/min
Descripción de la producción:
Corte partido y máquina que bisela, diseñados para cortar, biselar, monopunto, contrataladro del tubo del marco del estándar
y cara en el tubo, el tubo y los rebordes. Es un corte portátil del tubo y máquinas-herramientas que biselan de la cubierta
estilo. Diseñado elegante, capacidad de partir por la mitad en el marco, fácil instalar en la línea del tubo.
Es completa usada en la fontanería del aceite, gas, comida, petróleo, sustancia química, caldera, máquina de la medicina,
construcción de la energía atómica, y de la fuente de alimentación. 16 modelos están disponibles en incrementos de 6 pulgadas (152.4m m),
con los tamaños adicionales disponibles por pedido especial.
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneos, monopunto,
operaciones que hacen frente del contrataladro y del reborde, así como preparación del extremo de la soldadura en el tubo indefinido.
|
Eléctrico
Fuente de alimentación conveniente
Funcionamiento estable
Opción popular
Requisito eléctrico: 220-240V 1PH 50/60HZ
Poder: 1.43KW, 1.7KW, 2.4KW
Motor para el modelo grande o resistente doble
|
Neumático
A prueba de explosiones
Funcionamiento estable
Fácil al mantenimiento
Requisito del aire: 1500-2000L/min @0.63-0.8Mpa
Poder: 2HP, 3HP, 4HP
Motor para el modelo grande o resistente doble
|
|
NC
Impulsión potente, eficacia alta
Funcionamiento de poco ruido, estable
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito eléctrico: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Poder: 2.0KW o 3.0KW
Motor para el modelo grande o resistente doble
|
Hidráulico
Impulsión potente, eficacia alta
Funcionamiento estable, de poco ruido, antiexplosión
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito hidráulico: 28-50L/min @13Mpa
Requisito eléctrico: 380V 3PH 50/60Hz
Presión clasificada: 13MPa
Flujo clasificado: 28L/min
Max. Torque: 380NM
|
Fabricación
Forme el estilo e inserte el estilo
HSS, HSS Co, carburo
Haga más fabricación a pedido
|
Forme el estilo
Material: M42 y M35
Tipo: Separe, bisele, doble el cartabón
componga el cartabón, diámetro interior del contador
Ángulo: 0°, 30°, 37.5°
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
|
Inserte el estilo
Material: Tenedor HSS
Parte movible: HSS-Co o carburo
Tipo: Separe, bisele, doble el cartabón biselado, compuesto
Ángulo: 0°, 30°, 37.5°,
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
|
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
9. tubo de la pesado-pared que trabaja a máquina a partir de la 3/4" hasta 56.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCH-610 |
Φ457-610 (18" - 24")
|
≤30mm |
11 r/min
|
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar
