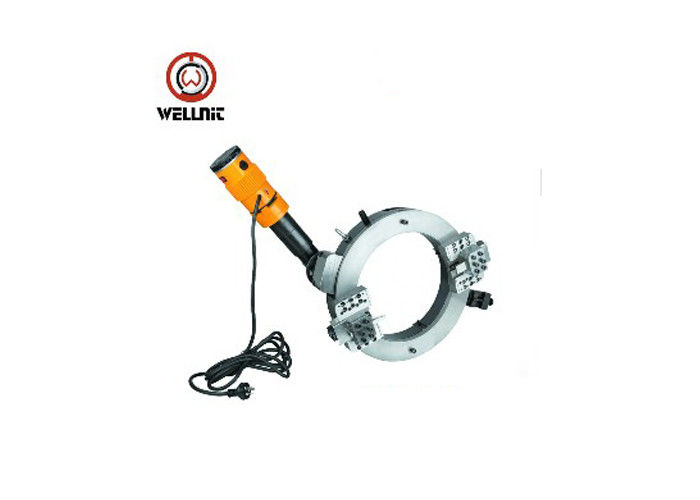

Sistema ajustable del transporte de la máquina del corte inoxidable eléctrico de la tubería de acero que bisela
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido, extendiéndose a partir de la 3/4" a 56
pulgadas de O.D. (DN20-1400), en la mayoría de los gruesos de pared y del material.
Es ampliamente utilizada en la tubería de larga distancia del transporte, central eléctrica, energía atómica, petróleo,
ingeniería química, gas natural, tienda de la caldera, farmacia, planta de la prefabricación del tubo, tubería
ingeniería de la instalación, trabajo de la precipitación-reparación, etc.
|
Máquina
|
Corte del tubo y máquina que bisela |
1PC |
| Conduzca el modo |
Motor neumático |
1PC |
| Componentes |
Aleación de aluminio/caja de embalaje de madera |
1PC |
| |
Tenedor del cortador |
1PC |
| |
Cuchilla de corte |
1PC |
| Herramientas |
Martillo de goma, botella del espray, cuadrado, sistema de la llave |
1SET |
| Documentos |
Manual de instrucciones, SFM |
1PC |
| |
Certificado de conformidad, SFM |
1PC |
| |
U-disk |
1PC |
| Modelo |
Gama de trabajo (ID-OD) |
Grueso de pared |
Velocidad de rotación |
Presión de aire |
Consumo del aire |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
Q: ¿Cómo puede usted garantizar la buena calidad que recibimos?
A: En primer lugar, tenemos departamento del control de calidad para el control de calidad de la materia prima hasta productos finales.
En segundo lugar, haremos Inpsection durante la producción y después de la producción.
En tercer lugar, todos nuestros productos serán probados antes de embalar y de enviar.
Enviaremos el vídeo de la inspección o de la prueba si cliente que no viene para comprobar personly.
Q: ¿Qué sobre garantía?
Todos nuestros productos que tienen garantía y de siempre mantenimiento de 1 año.
Proveeremos de usted el soporte técnico libre.
Q: ¿Usted proporciona ayuda con respecto a la operación de los productos?
A: Todas las máquinas dentro de la introducción de productos, manuales en inglés que está teniendo toda la operación
sugerencias y ofertas del mantenimiento durante usar. Mientras tanto, podríamos también apoyarle con
la otra manera, como le proporciona el vídeo, le muestra y enseña mientras que usted está en nuestra fábrica o nuestros ingenieros
en su fábrica.
Q: ¿Puedo conseguir recambios?
A: Incluiremos algunas piezas rápidas con su orden, también algunas herramientas necesarias del desgaste para esta máquina
cuál es libre albedrío sea envía así como su orden. Tenemos todos los recambios que dibujan dentro del manual.
Usted podría apenas decirnos sus recambios no. En futuro. Podríamos apoyarle hasta el final.
Q: ¿Cómo puedo conseguir más detalles sobre esta máquina o silimars?
A: Pls anota sus preguntas y requisitos adentro a la caja abajo de la investigación.
Le comprobaremos y contestaremos por el correo electrónico o el teléfono en 8 horas.
Antes de que usted ponga orden a nosotros, por favor conozcamos la siguiente información:
1. Elija el modelo correcto.
2. Confirme su fuente de energía eléctrica (voltaje, frecuencia y fase).
3. Confirme el ángel que bisela requerido.
4. Confirme la junta de la soldadura requerida (U, V, V doble o preparación compuesta).
5. Aconseje su material de placa (acero de carbono, acero inoxidable u otros).
6. Otras demandas del special sobre la máquina.
7. Los recambios necesarios.
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-715 |
560-715m m (22" - 28")
|
≤30mm |
11r/min
|
