Corte hidráulico portátil y máquina que bisela 1.5KW montado externo - 2KW del tubo
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.

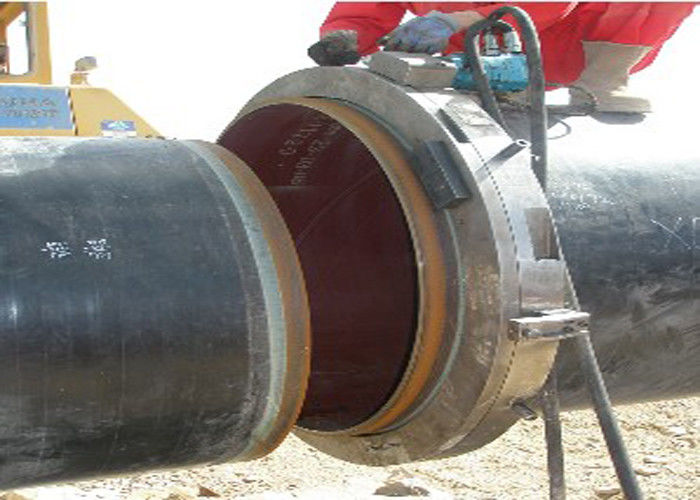

El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneos, monopunto,
operaciones que hacen frente del contrataladro y del reborde, así como preparación del extremo de la soldadura en el tubo indefinido.
NC
Impulsión potente, eficacia alta
Funcionamiento de poco ruido, estable
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito eléctrico: 230V 1PH 50/60Hz
380V 3PH 50/60Hz
Poder: 2.0KW o 3.0KW
Motor para el modelo grande o resistente doble
| Modelo |
Gama de trabajo (ID-OD) |
Grueso de pared |
Velocidad de rotación |
Presión de aire |
Consumo del aire |
| OCP-89 |
Φ25-89 |
3/4" - 3" |
≤35 |
50r/min |
0.6MPa |
1500 l/min |
| OCP-159 |
Φ50-159 |
2" - 5" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-168 |
Φ50-168 |
2" - 6" |
≤35 |
21r/min |
0.6MPa |
1500 l/min |
| OCP-230 |
Φ80-230 |
3" - 8" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-275 |
Φ125-275 |
5" - 10" |
≤35 |
20r/min |
0.6MPa |
1500 l/min |
| OCP-305 |
Φ150-305 |
6" - 10" |
≤35 |
18r/min |
0.6MPa |
1500 l/min |
| OCP-325 |
Φ168-325 |
6" - 12" |
≤35 |
16r/min |
0.6MPa |
1500 l/min |
| OCP-377 |
Φ219-377 |
8" - 14" |
≤35 |
13r/min |
0.6MPa |
1500 l/min |
| OCP-426 |
Φ273-426 |
10" - 16" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-457 |
Φ300-457 |
12" - 18" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-508 |
Φ355-508 |
14" - 20" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-560 |
Φ400-506 |
16" - 22" |
≤35 |
12r/min |
0.7MPa |
1800 l/min |
| OCP-610 |
Φ457-610 |
18" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-630 |
Φ480-630 |
20" - 24" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-660 |
Φ508-660 |
20" - 26" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-715 |
Φ560-715 |
22" - 28" |
≤35 |
11r/min |
0.7MPa |
1800 l/min |
| OCP-762 |
Φ600-762 |
24" - 30" |
≤35 |
11r/min |
0.8MPa |
2000 l/min |
| OCP-830 |
Φ660-813 |
26" - 32" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-914 |
Φ762-914 |
30" - 36" |
≤35 |
10r/min |
0.8MPa |
2000 l/min |
| OCP-1066 |
Φ914-1066 |
36" - 42" |
≤35 |
9r/min |
0.8MPa |
2000 l/min |
| OCP-1230 |
Φ1066-1230 |
42" - 48" |
≤35 |
8r/min |
0.8MPa |
2000 l/min |
16 modelos, gama de trabajo para el tubo OD 1" - 48".
El modelo no estándar puede ser modificado para requisitos particulares.
estilo Hacia fuera-montado, afianzando con abrazadera por los mandíbulas de múltiples puntos.
Tecnología de marco partida, fácil instalar en la tubería.
El corte frío y el biselar, no influencian el material del tubo.
Alimentación auto, corte y el biselar en el un tiempo, rentable.
Variedad de forma que bisela: “U”, “V”, “Y”, J”, “V doble”, cartabones compuestos.
El anillo inmóvil es de acero; el anillo de la rotación es de aluminio, y acero opcional.
El control eléctrico, neumático, numérico y las opciones hidráulicas de la impulsión están disponibles.
Varias diversas opciones de la impulsión están disponibles para la mejor posición, el motor para un uso que trabaja a máquina específico.
Puede ser equipado una amplia gama de accesorios para aumentar funcionamiento y a ampliarse
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
9. tubo de la pesado-pared que trabaja a máquina a partir de la 3/4" hasta 56.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCH-630 |
Φ480-630 (20" - 24")
|
≤30mm |
11 r/min
|
Nota: La máquina no estándar está disponible según el requisito de clientes.
