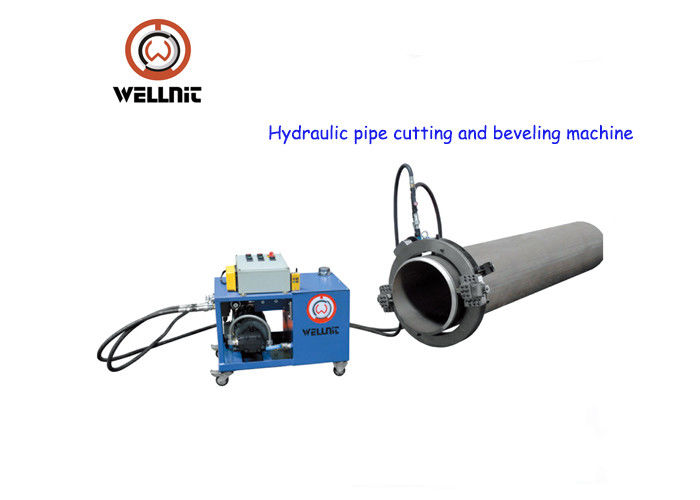

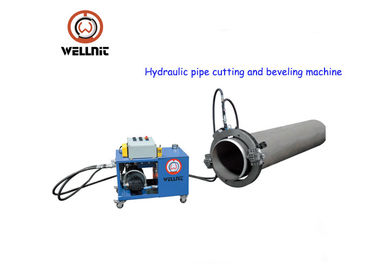

Corte hidráulico del tubo de la eficacia alta y fijación con abrazadera estable de la máquina que bisela
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneos, monopunto,
operaciones que hacen frente del contrataladro y del reborde, así como preparación del extremo de la soldadura en el tubo indefinido.
|
Eléctrico
Fuente de alimentación conveniente
Funcionamiento estable
Opción popular
Requisito eléctrico: 220-240V 1PH 50/60HZ
Poder: 1.43KW, 1.7KW, 2.4KW
Motor para el modelo grande o resistente doble
|
Neumático
A prueba de explosiones
Funcionamiento estable
Fácil al mantenimiento
Requisito del aire: 1500-2000L/min @0.63-0.8Mpa
Poder: 2HP, 3HP, 4HP
Motor para el modelo grande o resistente doble
|
|
NC
Impulsión potente, eficacia alta
Funcionamiento de poco ruido, estable
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito eléctrico: 230V 1PH 50/60Hz;
380V 3PH 50/60Hz
Poder: 2.0KW o 3.0KW
Motor para el modelo grande o resistente doble
|
Hidráulico
Impulsión potente, eficacia alta
Funcionamiento estable, de poco ruido, antiexplosión
Ideal para el grueso de pared pesado y el tubo de gran tamaño
Requisito hidráulico: 28-50L/min @13Mpa
Requisito eléctrico: 380V 3PH 50/60Hz
Presión clasificada: 13MPa
Flujo clasificado: 28L/min
Max. Torque: 380NM
|
Fabricación
Forme el estilo e inserte el estilo
HSS, HSS Co, carburo
Haga más fabricación a pedido
|
Forme el estilo
Material: M42 y M35
Tipo: Separe, bisele, doble el cartabón
componga el cartabón, diámetro interior del contador
Ángulo: 0°, 30°, 37.5°
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
|
Inserte el estilo
Material: Tenedor HSS
Parte movible: HSS-Co o carburo
Tipo: Separe, bisele, doble el cartabón biselado, compuesto
Ángulo: 0°, 30°, 37.5°,
30° doble, 37.5°+10°
Tamaño: 90m m, 150m m, 200m m
|
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCH-89 |
Φ25-89 (1" - 3")
|
≤30mm |
42 r/min
|
Nota: La máquina no estándar está disponible según el requisito de clientes.
16 modelos, gama de trabajo para el tubo OD 1" - 48".
El modelo no estándar puede ser modificado para requisitos particulares.
estilo Hacia fuera-montado, afianzando con abrazadera por los mandíbulas de múltiples puntos.
Tecnología de marco partida, fácil instalar en la tubería.
El corte frío y el biselar, no influencian el material del tubo.
Alimentación auto, corte y el biselar en el un tiempo, rentable.
Variedad de forma que bisela: “U”, “V”, “Y”, J”, “V doble”, cartabones compuestos.
El anillo inmóvil es de acero; el anillo de la rotación es de aluminio, y acero opcional.
El control eléctrico, neumático, numérico y las opciones hidráulicas de la impulsión están disponibles.
Varias diversas opciones de la impulsión están disponibles para la mejor posición, el motor para un uso que trabaja a máquina específico.
Puede ser equipado una amplia gama de accesorios para aumentar funcionamiento y a ampliarse
Capacidad
Tubo cortado
El biselar del final de tubo
El hacer frente del tubo
El cortar y el biselar
El biselar compuesto
Taladro contrario
El hacer frente del reborde
El acanalar
