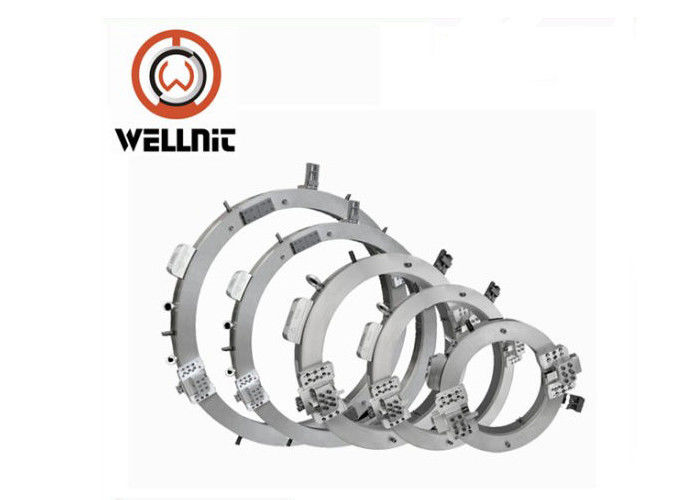

Parte radial partida de la cubierta del marco de la máquina del corte eléctrico frío del tubo que bisela
Descripción de la producción:
La máquina de la serie es ideal para todos los tipos de corte del tubo, de biselar y de preparación del extremo.
El diseño del marco de la fractura permite que la máquina parta por la mitad en el marco y monte alrededor
el OD del tubo o de las colocaciones en línea para la fijación con abrazadera fuerte, estable.
El equipo realiza la precisión en línea cortó o corte/cartabón simultáneo, monopunto, contrataladro y
operaciones que hacen frente del reborde, así como preparación del extremo de la soldadura en el tubo indefinido, extendiéndose a partir de la 3/4" a 56
pulgadas de O.D. (DN20-1400), en la mayoría de los gruesos de pared y del material.
HIDRÁULICO
Unidad estándar de la energía hydráulica de Wellnit.
Presión clasificada: 13Mpa.
Flujo clasificado: 28L/min.
Rotación hidráulica del motor: 140-280rpm.
Esfuerzo de torsión de la salida máxima: LOS 380N.M
Gama que mide el tiempo: 0-20m/min.
Energía eléctrica: 380V, 50Hz, 3phase, 7.5KW
Capacidad del aceite: 120L
Aceite hidráulico: Invierno 32#, verano 46#
Opcional:
Unidad antiexplosión de la energía hydráulica
Central hydráulica a dos caras de la bomba
Unidad de poder diesel
1) Edición aumentada para la serie C, una estructura más compacta, diseñada para biselar el tubo en el espacio estrecho.
2) Tubo hacia fuera-montado, fijación con abrazadera egocentrista, asegurada, fácil actuar.
3) Cuerpo de aluminio, peso ligero, conveniente para trabajar en alto.
4) Bisele el tubo en el espacio estrecho y el tubo tamaño pequeño.
5) Equipado del motor de Metabo, poder fuerte, una vida de servicio más larga, de poco ruido. Disponible para el tubo rayado cerca
el pedazo especial de la herramienta de diseño.
Características principales:
1. El corte frío y el biselar mejora seguridad.
2. El cortar y el biselar simultáneo.
3. Marco partido: fácil montado en tubería.
4. Las herramientas alimentan automáticamente.
5. Ayuna, la precisión, en sitio biselando.
6. Liquidación axial y radial mínima.
7. Diseño ligero y compacto.
8. Fácil instalación y operación.
Motor del cepillo de carbono de Wellnit, rotación de alta velocidad, motor eléctrico 110V del consumo de poca energía o 220V
energía opcional, eléctrica: 1.43KW 50-60Hz
Motor neumático, ninguno-chispa en curso de operación de trabajo, segura y confiable. El compresor de aire es
necesario, puede ser conveniente para el lugar de trabajo inflamable y peligroso. Ventile la presión de funcionamiento:
0.8-1.0Mpa. Ventile el flujo cunsuming: 1500-3500L/min.
Regulador de Numercial: Motor servo del poder más elevado, sistema de control del PLC, velocidad ajustable. También puede estar
controlado dentro de los 50m con la radio, evite la monofásico peligrosa del proceso 220V o 380V la fase, 50-60Hz,
2.0KW. Gama que mide el tiempo: 0-20m/min. convenientes para el tubo grueso de la pared, SS instalan tubos, corte resistente del reborde, etc.
Herramientas de Stanard atadas con por el sistema de máquina (acero de alta velocidad, del grueso de pared ≤25mm):
0 deg*2pcs
30 deg*1pc
37deg*1pc
Los otros ángulos biselados o requisito, declaran por favor antes de orden.
Especificaciones técnicas:
| Modelo |
gama de trabajo (ID-OD) |
grueso de pared |
velocidad de rotación |
| OCE-610 |
Φ457-610 (18" - 24")
|
≤30mm |
11r/min
|
