Corte neumático del tubo del capítulo partido y superficie de la máquina que chaflana suavemente



Superficie neumática de la cortadora del tubo del capítulo partido suavemente

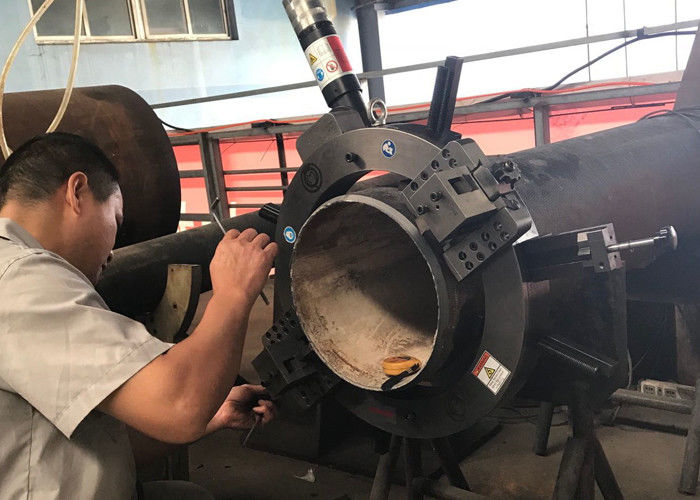

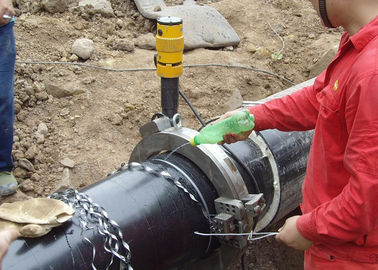

La tubería del funcionamiento

Las series de productos producidos para los tubos soldados con autógena (preparación) del extremo .suitable para la pequeña reparación de la fábrica y de la precipitación trabajan en el campo. Puede corte y cartabón al mismo tiempo. La eficacia alta, alto producto de Precision.This también se llama equipo de soldadura del tubo. El marco de la fractura y el diseño compacto convenientes para el tubo cuando el extremo del tubo es closed.small que trabaja el producto de los aThis de Raduis pueden procesar después de soldar con autógena el reborde convexo, también se pueden utilizar para biselar del tubo soldado con autógena en forma de "U" y de forma de V.



La función del producto

1.Minimum axial, liquidación radial, pequeño radio, conveniente para la situación estrecha, peso ligero, fácil realizar.

2.Cold procesan, no pueden efectuar el material del tubo, cortando y biselando simultáneamente, ninguna chispa, ningunas rebabas.

3.Can se separan a dos medios, su fácil para el tubo cuando dos terminan no abierto.

4.Easy a la operación.

acero inoxidable 5.Process, aleación de aluminio etc

5.can U, V, cartabón del compuesto de J

6.Driven: Eléctrico, neumático, hidráulico, Metabo

Ampliamente utilizado en petróleo, sustancia química, industria de la caldera etc.





La especificación del producto

Conducido	Modelo	Gama de trabajo (identificación-O.D)		Grueso de pared	Velocidad de rotación
	89	25-89	1" - 3"		42r/min
	159	50-159	2" - 5"		20r/min
	168	50-168	2" - 6"		18r/min
	230	80-230	3" - 8"		15r/min
	275	125-275	5" - 10"		14r/min
OCE	305	150-305	6" - 10"		13r/min
Eléctrico	325	168-325	6" - 12"		13r/min
	377	219-377	8" - 14"	Estándar	12r/min
OCP	426	273-426	10" - 16"	<>	12r/min
Neumático	457	300-457	12" - 18"		12r/min
	508	355-508	14" - 20"		12r/min
OCH	560	400-560	16" - 22"		12r/min
Hidráulico	610	457-610	18" - 24"		11r/min
	630	480-630	20" - 24"	Resistente	11r/min
OCM	660	508-660	20" - 26"	<>	11r/min
Metabo	715	560-715	22" - 28"		11r/min
	762	600-762	24" - 30"		11r/min
	830	660-813	26" - 32"		10r/min
	914	762-914	30" - 36"		10r/min
	1066	914-1066	36" - 42"		10r/min
	1230	1066-1230	42" - 48"		10r/min
	1430	1230-1430	48" - 56"		8r/min
Nota: Las máquinas no estándar están disponibles según el requisito de cliente.



Medio de OCE que conducido es eléctrico



OCP significan que conducido es neumático

Requisitos conducidos Pnuematic del aire de la reunión de la necesidad.

Fuente de alimentación: 0.8-1.0MPa

Consumo del aire: 1000-2000L/Min



Medio de OCH que conducido es hidráulico

la necesidad tiene estación hidráulica



Medio de OCM que conducido es Metabo



Diverso modelo que la gama de trabajo es diferente.



Los pasos generales de Opeation como sigue:

tamaño del tubo 1.Measure (O.D), elige el bloque conveniente y lo instala.

máquina 2.put en el tubo, fijo la máquina

3.install las herramientas

4.start al proceso

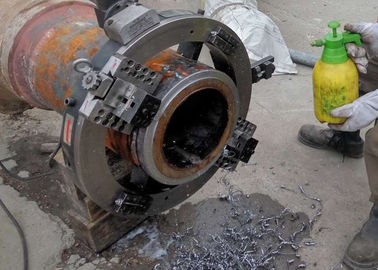

En la imagen, podemos ver que el es herramienta de corte, el otro está biselando la herramienta

Si usted apenas quiere a cortar, usted puede instalar dos herramientas de corte

Si usted apenas quiere a biselar, usted puede instalar dos herramientas que biselan

Nuestro estándar de la máquina equipado de cuatro herramientas

herramientas de corte 2pcs y herramientas que biselan 2pcs (30degree y 37.5degree)



Somos fabricantes, nosotros tenemos ingenieros profesionales,

usted proporciona el proceso de requisitos y de dibujos,

modificaremos los productos para requisitos particulares para que usted cubra sus necesidades.

También podemos vídeo con usted, dejamos a nuestros ingenieros enseñarle a cómo utilizar la máquina.



Antes de orden del lugar, proporcione por favor más detalles sobre su tubo,

Recomendaremos la máquina conveniente a usted.

TAMAÑO 1.PIPE (O.D):

GRUESO 2.PIPE:

MATERIAL 3.PIPE:

4.DRIVEN:
